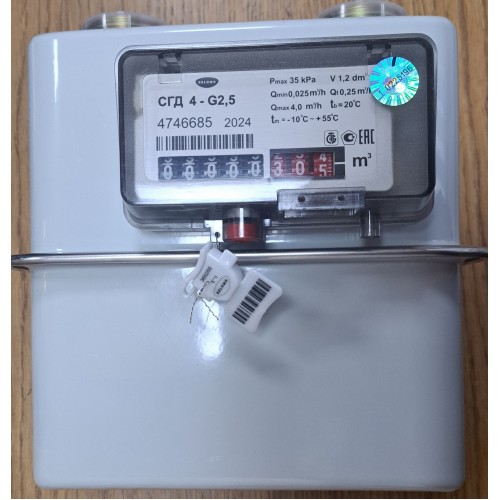

Счетчики газа диафрагменные CГД 4 (далее счетчики) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по СТБ 2262-2012, а также других неагрессивных газов, применяемых в бытовых и производственных целях.
Область применения - объекты социального и культурно-бытового назначения, жилые дома.
Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.
Счетчики разделяются по:
· направлению потока газа: левое; правое;
· по номинальному расходу:
G1,6; 2,5 – номинальный расход типоразмера.
G2,5; 4 – номинальный расход типоразмера G4.
Расстояние между осями штуцеров 110 мм
Циклический объем 1,2 дм3/об,
Резьба на присоединительных патрубках G11/4
По наличию устройства компенсации, которое производит коррекцию показаний счетного механизма в зависимости от температуры пропускаемого газа:
-без устройства компенсации;
-Т – с устройством механического термокомпенсатора.
По наличию дополнительного устройства:
- И – с устройством импульсного выхода; - R – с каналом беспроводной передачи данных.
Счетчики исполнений СГД 4-х-х-X х И, СГД 4-х-х-X х R могут быть встроены в единую систему автоматизированного сбора и обработки информации.
Периодичность проверки счетчика устанавливает организация, производящая проверку. Межповерочный интервал счетчика 10 лет.
